كيف يعمل مستشعر حجم الماء بالموجات فوق الصوتية؟

أصبحت مستشعرات حجم المياه بالموجات فوق الصوتية جزءًا لا يتجزأ من الصناعات المختلفة ، حيث تقدم قياسات دقيقة وموثوقة لحجم المياه. كقيادةمستشعر حجم الماءالمورد ، غالبًا ما يتم سؤالنا عن كيفية عمل هذه المستشعرات. في منشور المدونة هذا ، سوف نتعمق في مبادئ عمل مستشعرات حجم المياه بالموجات فوق الصوتية ، واستكشاف تطبيقاتها ، ونناقش مزاياها على أنواع أخرى من أجهزة الاستشعار.

كيف تعمل أجهزة استشعار حجم المياه بالموجات فوق الصوتية

في قلب مستشعر حجم الماء بالموجات فوق الصوتية ، يوجد مبدأ الموجات فوق الصوتية. تنبعث هذه المستشعرات الموجات الصوتية عالية التردد ، وعادة ما تكون في حدود 20 كيلو هرتز إلى 200 كيلو هرتز ، وهي غير مسموعة للأذن البشرية. عندما تصادف الموجات فوق الصوتية سطح الماء ، ينعكس جزء من الأمواج إلى المستشعر. ثم يقيس المستشعر الوقت الذي يستغرقه الأمواج للسفر إلى سطح الماء والظهر.

يمكن حساب المسافة بين المستشعر وسطح الماء باستخدام الصيغة التالية:

[d = \ frac {v \ times t} {2}]

أين:

• (د) هي المسافة بين المستشعر وسطح الماء
• (5) هي سرعة الصوت في الوسط (عادة الهواء)
• (T) هو الوقت المستغرق للموجة بالموجات فوق الصوتية للسفر إلى سطح الماء والظهر

بمجرد معرفة المسافة (د) ، يمكن حساب حجم الماء في الحاوية بناءً على هندسة الحاوية. على سبيل المثال ، في خزان أسطواني ، يمكن حساب حجم (V) باستخدام الصيغة:

[v = \ pi r^2 h]

أين:

• (ص) هو نصف قطر الخزان
• (ح) هو ارتفاع عمود الماء ، والذي يمكن تحديده عن طريق طرح المسافة (د) من الارتفاع الكلي للخزان

مكونات مستشعر حجم الماء بالموجات فوق الصوتية

يتكون مستشعر حجم الماء بالموجات فوق الصوتية عادة من المكونات التالية:

1. محول الطاقة بالموجات فوق الصوتية: هذا هو قلب المستشعر ، المسؤول عن انبعاث وتلقي الموجات بالموجات فوق الصوتية. يحول محول الطاقة الطاقة الكهربائية إلى موجات بالموجات فوق الصوتية والعكس صحيح.
2. دائرة التحكم: دائرة التحكم هي المسؤولة عن التحكم في تشغيل محول الطاقة ، ومعالجة الإشارات المستلمة ، وحساب المسافة وحجم الماء.
3. وحدة العرض (اختياري): تأتي بعض المستشعرات مع وحدة عرض توضح حجم المياه المقاسة في الوقت الفعلي. يمكن أن يكون هذا مفيدًا لمراقبة مستوى المياه دون الحاجة إلى الأجهزة الخارجية.

تطبيقات مستشعرات حجم المياه بالموجات فوق الصوتية

تحتوي مستشعرات حجم المياه بالموجات فوق الصوتية على مجموعة واسعة من التطبيقات في مختلف الصناعات ، بما في ذلك:

1. محطات معالجة المياه: تُستخدم هذه المستشعرات لمراقبة مستوى المياه في خزانات التخزين ، مما يضمن أن الخزانات لا تملأ ولا إفراغ. هذا يساعد في الحفاظ على إمدادات متسقة من المياه ومنع هدر المياه.
2. زراعة: في أنظمة الري ، يتم استخدام أجهزة استشعار حجم المياه بالموجات فوق الصوتية لقياس كمية الماء في خزانات التخزين والتحكم في تدفق المياه إلى الحقول. هذا يساعد في تحسين استخدام المياه وتحسين محاصيل المحاصيل.
3. العمليات الصناعية: تتطلب العديد من العمليات الصناعية التحكم الدقيق في حجم المياه. تُستخدم أجهزة استشعار حجم المياه بالموجات فوق الصوتية في الصناعات مثل الأغذية والمشروبات ، والمستحضرات الصيدلانية ، والتصنيع الكيميائي لضمان جرعات دقيقة وخلط من الماء.
4. الطلبات السكنية: في المنازل ، يمكن استخدام هذه المستشعرات لمراقبة مستوى المياه في سخانات المياه ، وحمامات السباحة ، وأنظمة حصاد مياه الأمطار. هذا يساعد في منع تلف المياه والمحافظة على الماء.

مزايا أجهزة استشعار حجم المياه بالموجات فوق الصوتية

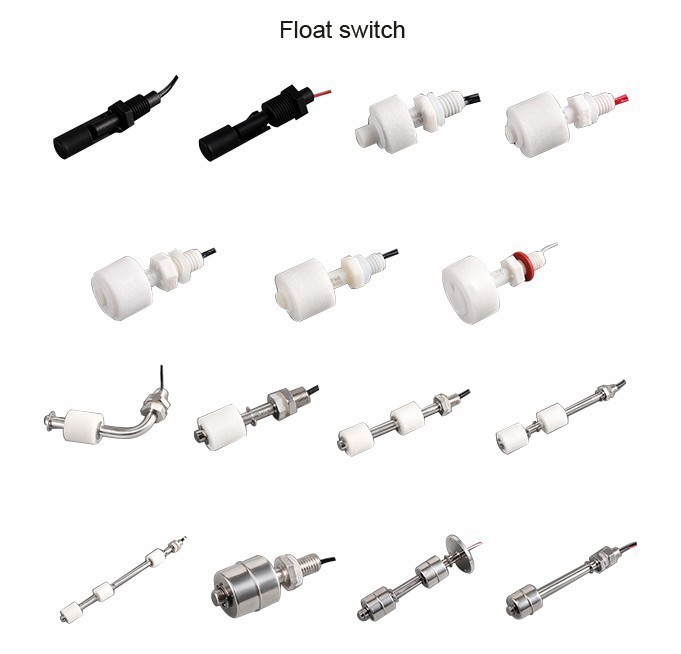

مقارنة بأنواع أخرى من أجهزة استشعار حجم الماء ، مثلمفتاح تعويم للحياة البلاستيكيةومستشعر مستشعر مستوى الماء العائم، توفر أجهزة استشعار حجم المياه بالموجات فوق الصوتية العديد من المزايا:

1. قياس عدم الاتصال: لا تتلامس المستشعرات بالموجات فوق الصوتية مباشرة مع الماء ، مما يعني أنها لا تتأثر بخصائص الماء ، مثل درجة الحرارة والضغط والتكوين الكيميائي. هذا يجعلها مناسبة لمجموعة واسعة من التطبيقات.
2. دقة عالية: يمكن أن توفر هذه المستشعرات قياسات دقيقة للغاية لحجم المياه ، مع دقة تصل إلى 0.1 ٪ في بعض الحالات. هذا يجعلها مثالية للتطبيقات التي تكون هناك حاجة لقياسات دقيقة.
3. سهولة التثبيت والصيانة: تسهل مستشعرات حجم المياه بالموجات فوق الصوتية نسبيًا وتتطلب الحد الأدنى من الصيانة. يمكن تركيبها في الجزء العلوي من الخزان أو الحاوية ، وليس هناك حاجة إلى الأسلاك المعقدة أو السباكة.
4. عمر طويل: نظرًا لأن أجهزة الاستشعار لا تتلامس مع الماء ، فهي أقل عرضة للبلى ، مما يؤدي إلى عمر أطول مقارنة بأنواع المستشعرات الأخرى.

التحديات والقيود

في حين أن أجهزة استشعار حجم المياه بالموجات فوق الصوتية تقدم العديد من المزايا ، إلا أنها تواجه أيضًا بعض التحديات والقيود:

1. العوامل البيئية: يمكن أن تتأثر دقة المستشعر بالعوامل البيئية مثل درجة الحرارة والرطوبة وتيارات الهواء. يمكن أن تغير هذه العوامل سرعة الصوت في الهواء ، والتي يمكن أن تؤدي إلى أخطاء في القياس.
2. ظروف السطح: قد لا يعمل المستشعر بدقة إذا كان سطح الماء مضطربًا أو يحتوي على الكثير من الرغوة. في مثل هذه الحالات ، قد تكون الأمواج بالموجات فوق الصوتية مبعثرة أو امتصاص ، مما يؤدي إلى قياسات غير دقيقة.
3. العوائق: يمكن أن يؤثر وجود العوائق بين المستشعر وسطح الماء أيضًا على دقة القياس. على سبيل المثال ، إذا كانت هناك أنابيب أو كائنات أخرى في الخزان ، فقد تنعكس أو حظر الموجات فوق الصوتية أو حظرها بواسطة هذه الكائنات.

خاتمة

أجهزة استشعار حجم المياه بالموجات فوق الصوتية هي حل موثوق ودقيق لقياس حجم المياه في التطبيقات المختلفة. كمستشعر حجم الماءالمورد ، نحن نتفهم أهمية توفير أجهزة استشعار عالية الجودة تلبي احتياجات عملائنا. سواء كنت في معالجة المياه أو الزراعة أو القطاع الصناعي أو السكني ، يمكن أن تساعد أجهزة استشعار حجم المياه بالموجات فوق الصوتية لدينا على مراقبة مستوى المياه والتحكم فيها بسهولة.

إذا كنت مهتمًا بشراء أجهزة استشعار حجم المياه بالموجات فوق الصوتية أو لديك أي أسئلة حول منتجاتنا ، فلا تتردد في الاتصال بنا للتفاوض على الشراء. نتطلع إلى العمل معك للعثور على أفضل حل لاحتياجات قياس حجم المياه.
